产品详情

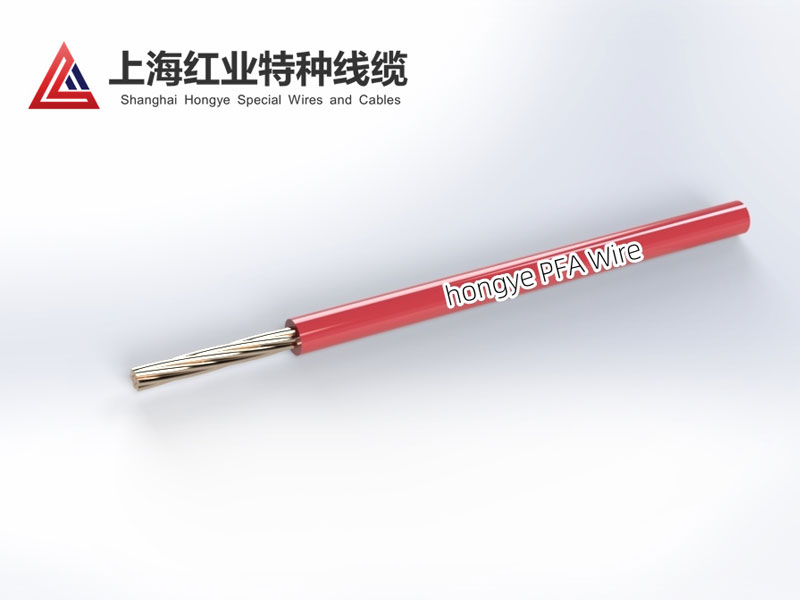

产品结构：
导体：单根或多股镀锡铜/镀银铜/镀镍铜绞合软导体，镀锡铜线性能参考GB/T4910-2009，镀银铜线性能参考JB/T3135-2011;镀镍铜线性能参考GB/T11019-2009;导体结构参考GB/T3956-2008；
绝缘：可溶性聚四氟乙烯PFA，绝缘材料性能参考GJB773B-2015，成品电线电缆外形尺寸按照GB/T2951-2008;成品电线电缆性能参考GB/T3048-2007
技术数据：
额定电压：600V
测试电压：2000V
绝缘电阻：≥1*104MΩ/KM
温度范围：-65~+250℃
耐辐射性：≥1*106cJ/kg
颜色：白/蓝/红/黑/棕/黄/绿/透明
产品特性：
具备优异的耐腐蚀性能，抗油，抗强酸，抗强碱，耐老化；
具有优良的电绝缘性能，具有低且几乎频率无关的介电特性，耐高电压，高频损耗小，吸水率＜0.01%；
不易燃，自熄，阻燃测试符合DIN VDE0482-332-1-2；
不含有害物质，符合RoHS标准
技术参数：
| 标称截面 （mm2） | 导体结构根数/线径 (mm) | 绝缘厚度 (mm) | 平均外径 (mm) | 20℃导体直流电阻 （Ω/KM） | 包装长度 （m/卷） |
| 0.35 | 19×0.16 | 0.3 | 1.4 | 49.5 | 500 |
| 0.50 | 19×0.18 | 0.3 | 1.6 | 36 | 200 |
| 0.75 | 19×0.23 | 0.35 | 1.85 | 22.7 | 200 |
| 1.0 | 19×0.26 | 0.35 | 2 | 19 | 200 |
| 1.20 | 19×0.28 | 0.35 | 2.1 | 15.3 | 200 |
| 1.50 | 19×0.32 | 0.40 | 2.4 | 11.7 | 200 |
| 2.0 | 19×0.37 | 0.40 | 2.65 | 9.45 | 200 |
| 2.5 | 19×0.41 | 0.50 | 3.4 | 6.86 | 100 |
| 4 | 37×0.37 | 0.50 | 3.6 | 4.51 | 100 |
| 6 | 37×0.45 | 0.50 | 4.2 | 3.05 | 100 |
| 8 | 133×0.28 | 0.50 | 5.2 | 2.16 | 100 |
| 10 | 133×0.32 | 0.50 | 5.8 | 1.68 | 100 |
| 16 | 133×0.39 | 0.60 | 7 | 1.13 | 100 |
| 20 | 133×0.45 | 0.60 | 8 | 0.886 | 100 |
| 25 | 196×0.40 | 0.60 | 8.8 | 0.734 | 100 |
| 35 | 494×0.30 | 0.70 | 10.4 | 0.511 | 100 |
| 50 | 396×0.40 | 0.80 | 12.2 | 0.358 | 100 |
| 70 | 551×0.40 | 1.00 | 14.6 | 0.27 | 100 |
| 95 | 760×0.40 | 1.20 | 17.2 | 0.21 | 100 |
